Untersuchung und Restaurierung von Korrosionsschäden an geprägten Goldmünzen und -medaillen

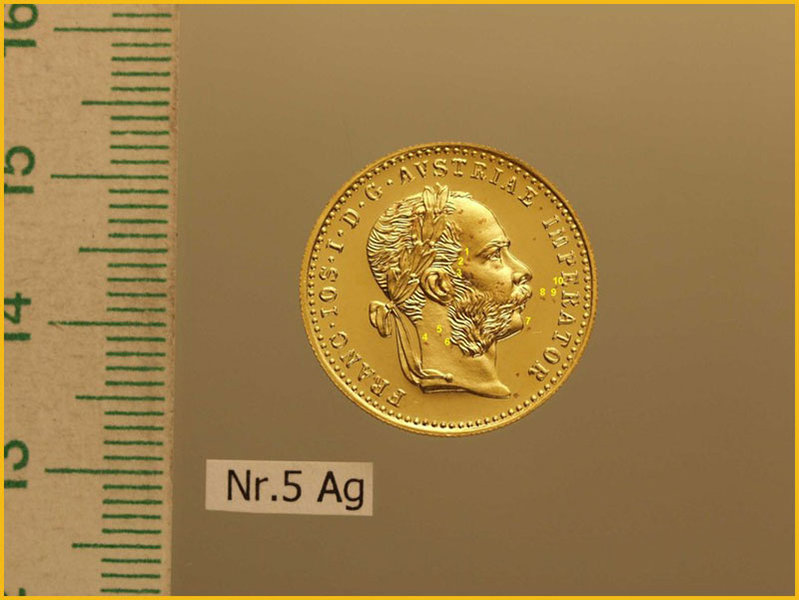

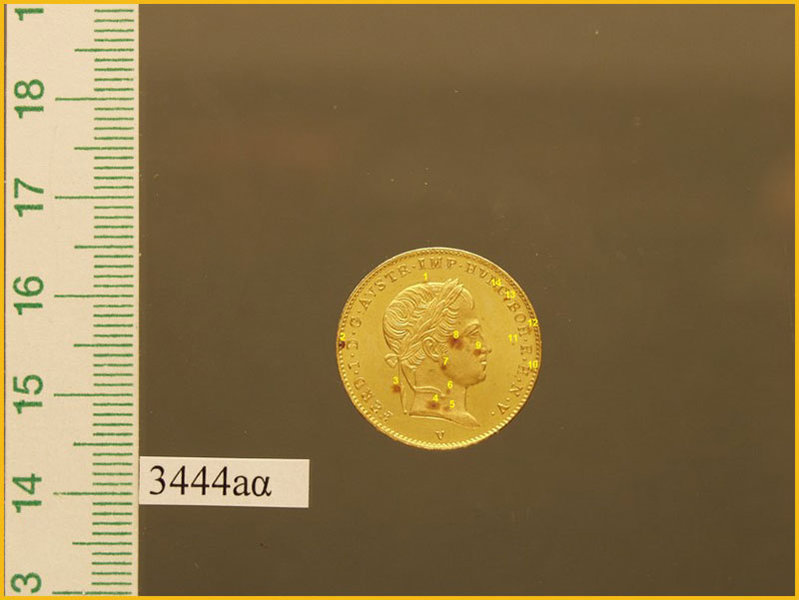

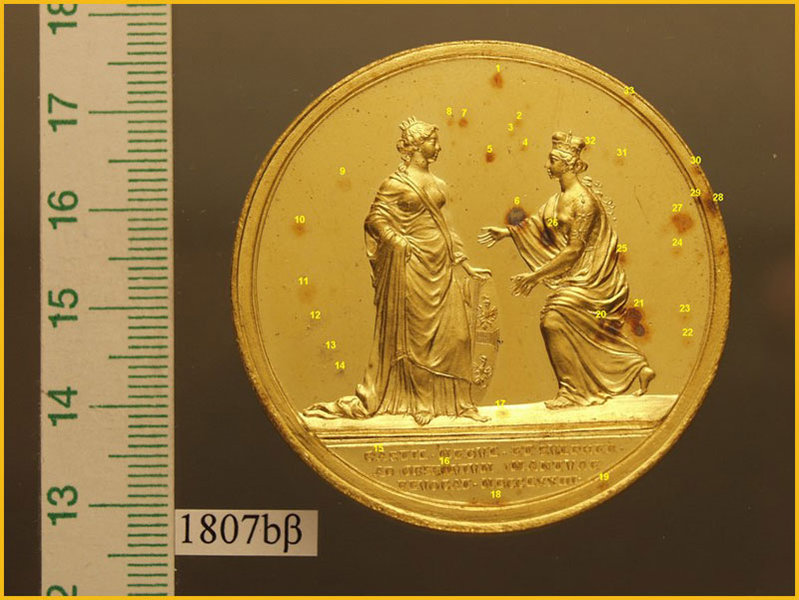

An den 401 ausgewählten Stücken wurden zunächst die Ausprägung und Häufigkeit der braunen Flecken lichtmikroskopisch dokumentiert und an einem Teil der Objekte weiterführende Untersuchungen mittels Rasterelektronenmikroskopie (REM), Ultraschallmikroskopie und elektrochemischen Methoden durchgeführt. Die Ergebnisse zeigten, dass es sich bei den braunen Flecken durchgehend um eingeschlossene Silber- bzw. Silber-Kupfer-Partikel handelt, die im Laufe der Zeit durch schwefelhaltige Luftschadstoffe zu Silber- bzw. Kupfersulfid oxidiert sind.

Zur Klärung der Ursache des Phänomens wurden Versuchsdukaten, die bewusst eingebrachte Silber- bzw. Silber-Kupfer-Verunreinigungen enthielten, geprägt. Diese Versuchsdukaten wurden sowohl in den historischen (Eichen-)Holzkästen des Münzkabinetts gelagert als auch künstlich über Kaliumpolysulfid (K₂S_x) korrodiert. In beiden Fällen zeigten sie ein den Originalstücken vergleichbares Korrosionsphänomen und bestätigten damit die in der historischen Literatur zur Münzherstellung im relevanten Zeitraum bereits dokumentierte Verunreinigung des Münzmetalls durch die parallele Verarbeitung von Silber und Gold in den betrachteten Münzstätten. Sie dienten somit als Versuchs- und Vergleichsstücke für weitere Analysen, insbesondere für die in Kooperation mit der Technischen Universität Wien durchgeführten Untersuchungen mit Sekundärionen-Massenspektrometrie (SIMS). Diese bestätigten schließlich das Vorliegen von dünnen (bis zu 100 nm dicken), hauptsächlich aus Silbersulfid bestehenden Schichten an den Oberflächen der Fremdeinschlüsse.
